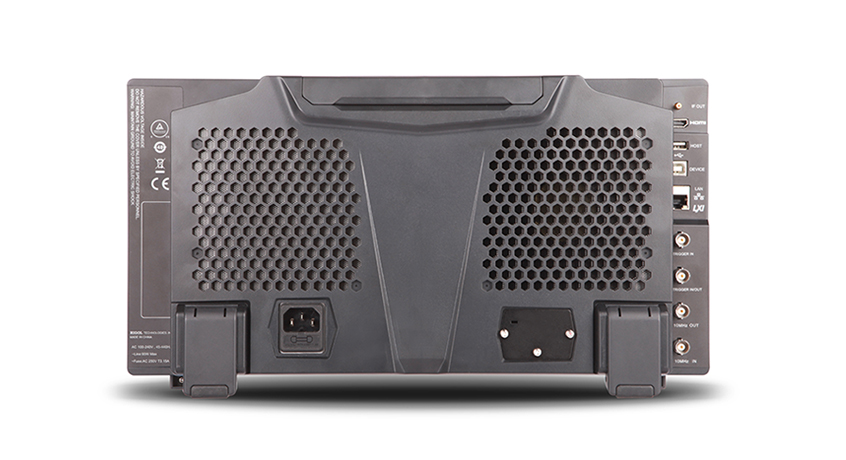

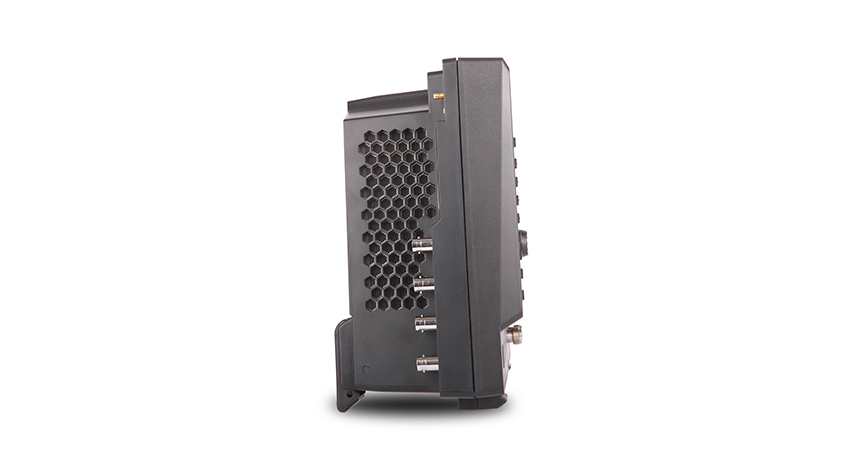

RIGOL/普源精電/RSA5065-TG/RSA5056/RSA5032-TG/RSA5032/頻譜分析儀
RSA5032實時頻譜分析儀，配備實時分析及掃頻分析功能，擁有優異的性能及指標。其頻率范圍9kHz至3.2GHz，并提供帶有跟蹤源“-TG”型號，可廣泛的應用于企業研發、工廠生產、教育教學等諸多領域。RSA5065實時頻譜分析儀，配備實時分析及掃頻分析功能，擁有優異的性能及指標。其頻率范圍9kHz至6.5GHz，并提供帶有跟蹤源“-TG”型號，可廣泛的應用于企業研發、工廠生產、教育教學等諸多領域。
- 產品詳情
頻譜分析儀
RIGOL RSA5000系列實時頻譜分析儀是基于RIGOL的Ultra Real技術平臺的一臺全功能高性能實時頻譜分析儀，頻段范圍包含為9kHz至6.5GHz，9kHz至3.2GHz兩個頻段型號。RSA3000系列實時頻譜分析儀同樣是基于Ultra Real技術平臺的基礎型實時頻譜分析儀，頻段范圍包含為9kHz至4.5GHz，9kHz至3.0GHz兩個頻段型號。RSA5000/RSA3000系列標配掃頻模式（GPSA）和實時模式（RTSA），在實時和掃頻模式下，均具有良好的指標和性能。RSA5000/RSA3000系列標配掃頻模式（GPSA）和實時模式（RTSA），可以完美地解決通用掃頻式頻譜分析儀由于設計原理及掃描速度過慢而引起的不能完整捕獲信號甚至丟失信號的問題。 DSA800系列和DSA700系列頻譜分析儀是基于RIGOL全新頻譜分析儀技術平臺采用數字中頻技術的高性能頻譜分析設備。其中的DSA875和DSA832頻譜分析儀，頻率可以達到7.5GHz或3.2GHz，具有非常好的性能指標。DANL低至-161dBm，相噪指標的典型值<-98dBc/Hz，達到國際同類產品的先進水平。經濟型的DSA815被譽為“萬元經濟型頻譜分析儀”，標配前置放大器，同時提供1.5 GHz跟蹤源（選配），VSWR測量套裝（選配），EMI濾波器和準峰值檢波器（選配）等。 DSA800E系列是為了滿足追求更低成本的用戶設計，它的超高性能和更高的可靠性，可全面替換DSA1000系列產品。其出色的性能，可滿足絕大部分射頻相關應用的需求，是一款專門為教育及產線應用設計的經濟型產品。 DSA700系列頻譜分析儀，頻率可達到1GHz，具有極高的性價比，提供針對2FSK調制的遙控器、汽車鑰匙等信號測量分析功能。 DSA800系列和DSA700系列頻譜分析儀是基于RIGOL全新頻譜分析儀技術平臺采用數字中頻技術的高性能頻譜分析設備。其中的DSA875和DSA832頻譜分析儀，頻率可以達到7.5GHz或3.2GHz，具有非常好的性能指標。DANL低至-161dBm，相噪指標的典型值<-98dBc/Hz，達到國際同類產品的先進水平。經濟型的DSA815被譽為“萬元經濟型頻譜分析儀”，標配前置放大器，同時提供1.5 GHz跟蹤源（選配），VSWR測量套裝（選配），EMI濾波器和準峰值檢波器（選配）等。 DSA800E系列是為了滿足追求更低成本的用戶設計，它的超高性能和更高的可靠性，可全面替換DSA1000系列產品。其出色的性能，可滿足絕大部分射頻相關應用的需求，是一款專門為教育及產線應用設計的經濟型產品。 DSA700系列頻譜分析儀，頻率可達到1GHz，具有極高的性價比，提供針對2FSK調制的遙控器、汽車鑰匙等信號測量分析功能。
| 系列 | 頻率范圍 | 實時帶寬 | 分辨率帶寬（RBW） | 相位噪聲（典型值） | 顯示平均噪聲電平（DANL） | 跟蹤源 |
|---|---|---|---|---|---|---|
RSA5065 | 9kHz~6.5GHz | 40MHz | 1Hz~10MHz | -108dBc/Hz@10kHz | -165dBm | -TG |
RSA5032 | 9kHz~3.2GHz | 40MHz | 1Hz~10MHz | -108dBc/Hz@10kHz | -165dBm | -TG |
DSA832E | 9kHz~3.2GHz | -- | 10Hz~1MHz | -90dBc/Hz@10kHz | -148dBm (歸一化到100Hz) | -TG |
DSA710 | 100kHz~1GHz | -- | 10Hz~1MHz | -80dBc/Hz@10kHz | -130dBm (歸一化到100Hz) | -- |
DSA705 | 100kHz~500MHz | -- | 10Hz~1MHz | -80dBc/Hz@10kHz | -130dBm (歸一化到100Hz) | -- |
DSA875 | 9kHz~7.5GHz | -- | 10Hz~1MHz | -98dBc/Hz@10kHz | -- | -TG |
DSA832 | 9kHz~3.2GHz | -- | 10Hz~1MHz | -98dBc/Hz@10kHz | -- | -TG |
DSA815 | 9kHz~1.5GHz | -- | 100Hz~1MHz | -80dBc/Hz@10kHz | -- | -TG |
產品家族
| 型號 | 頻率范圍 | 實時帶寬 | 分辨率帶寬（RBW） | 相位噪聲（典型值） | 顯示平均噪聲電平（DANL） | 帶跟蹤源 |
| RSA5065 | 9kHz~6.5GHz | 40MHz | 1Hz~10MHz | -108dBc/Hz@10kHz | -165dBm | 否 |
| RSA5065-TG | 9kHz~6.5GHz | 40MHz | 1Hz~10MHz | -108dBc/Hz@10kHz | -165dBm | 是 |
| RSA5032 | 9kHz~3.2GHz | 40MHz | 1Hz~10MHz | -108dBc/Hz@10kHz | -165dBm | 否 |
| RSA5032-TG | 9kHz~3.2GHz | 40MHz | 1Hz~10MHz | -108dBc/Hz@10kHz | -165dBm | 是 |
技術文檔
| 文件 | 文件大小 | 發布時間 |
|---|---|---|
| RSA5000安裝手冊 | 325.35KB | 2018-05-09 |
| RSA5000系列數據手冊 | 2.31MB | 2017-12-26 |
| RSA5000系列用戶手冊 | 4.75MB | 2017-12-26 |
| RSA5000系列快速指南 | 880.76KB | 2017-12-26 |
| RSA5000系列編程手冊 | 3.51MB | 2018-02-09 |
| Utility Kit說明書 | 2017-12-11 | |
| RF Adaptor Kit選附件手冊 | 2017-12-11 | |
| RF Cable Kit選附件手冊 | 2017-12-11 | |
| RF Attenuator Kit選附件手冊 | 2017-12-11 | |
| High Power Attenuator選附件手冊 | 2017-12-11 | |
| RF Cable Kit選附件手冊 | 2017-12-11 | |
| VB1032 VSWR電橋用戶手冊 | 2017-12-11 | |
| VB1040 VSWR電橋用戶手冊 用戶手冊 | 2017-12-11 | |
| VB1080 VSWR電橋用戶手冊 用戶手冊 | 2017-12-11 | |
| NFP-3 近場探頭用戶手冊 | 2017-12-11 | |
| RackmountKit說明書 | 325.35KB | 2018-02-11 |
