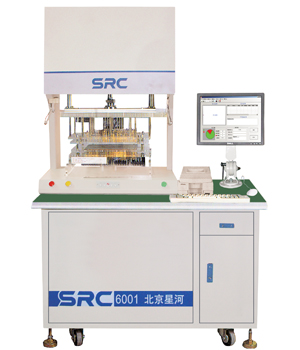

SRC 6001 在線測試儀：

一測試點數：標 準： 320                    較大： 2496                          通道板：以64點增設（或128點）

二 技術參數

1、開路/短路測試                                 2、元器件測試

 測試方法：分組掃描                            測試電壓：±10V之間連續可調（CMOS開關板為－10V～＋5V）

 編程方法：自動學習                            測試電流：0.1uA～100mA可編程（CMOS開關板為0.1uA～20mA）

 測試閥值： 5Ω～80Ω                           測試電流：0.1uA～100mA可編程（CMOS開關板為0.1uA～20mA）

   測試電流 ： ≤10mA                                     測試速度：平均10ms/步

測試速度： 1024點＜1s （全開路或電纜短路 ）

3、自動隔離測試                                    4、系統配置

隔離方法：自動/人工設置                       軟件系統：中文Win98操作系統

隔離點數：8點/步                            計算機：  市場主流機型

隔離電流：0～100mA，CMOS開關板為10mA

5、測試夾具（氣壓型）

探針接觸情況自動檢查能力；有無被測板檢查；光電保護功能；市場各ICT機型治具（針床）、程序均兼容；針床嵌入式結構及普通結構可定制。

 可測面積：500 mm×390mm

   標 準 行 程： 150mm（可定制）

 壓 力： 3925N（0.5Mpa）

6、工作環境

電源電壓：AC 220（1±10％）V

電源頻率：50（1±5％）Hz

接地：    靜電接地

溫度：    10℃～30℃（符合GB /T 6587.2－1986中I組條件要求）

濕度：    ＜75％RH（符合GB/T 6587.3－1986中I組條件要求）

氣壓：    0.4MPa～0.6MPa

功耗：    600VA

安裝空間： L×W×H=1000mm×800mm×1500mm

安全要求：產品的安全要求符合GB4793.1－1995的規定

三ICT在線測試儀SRC6001特點

*  自動程式學習，自動選擇參數

*     超高速測試，滿足各種線體需要

*    分組塊測試模式，成倍提高工作效率，節約投資

*   采用四針八線測試技術，排除引線電阻及探針接觸電阻使微電阻測試穩定

*    電容極性測試技術，可測試電容極性

*   多管腳器件測量方式，專測多管腳器件

*    每步高達8針隔離，對元器件隔離測試

*   便捷的系統擴展結構，可隨時升級，適應需求

*    完善的自檢功能，保障工作前長時間良好狀態

*    探針接觸不良自動提示

*    數據自動存盤備份，保障數據無丟失

*    可測IC（集成電路）插錯、插反，管腳開路等故障

*    自動消除分布電容、接觸電阻

*   數字、圖表、曲線等豐富的統計功能，提供改進工藝和質量管理的可靠數據

*    全自動放電功能

*    靈敏的電壓感應技術，可測IC引腳漏焊開路、接插件、小電容極性

*    三極管β測試等技術的使用，可對元器件進行一致性檢測

*    極高的測試覆蓋率和分辨率，可測光電耦合器、電位器、接插件、晶振等器件

*    波形顯示的配合調程，測量值更加合理

*   可測48V內穩壓二極管（選件）

*   無需外接電路即可系統自校準

*    高達5MHz信號源頻率

*    可測頻率高達50MHz（選件）

*    軟件濾波器的使用，使測試穩定性極好
